1. 離心泵幾種常見故障分析(化工管道設備泄漏判斷方法)「純干貨」

      離心泵的幾種常見故障分析(離心泵化工管道設備泄漏判斷方法)「純干貨」


      1. 離心泵的幾種常見故障分析


      工業用泵(離心泵、磁力泵)運行中故障分為腐蝕和磨損、機械故障、性能故障和軸封故障四類,這四類故障往往會(huì )相互影響(科奕凱智能泵:www.andoverelectrologylaser.com)難以分開。如葉輪的腐蝕和磨損會(huì )引起性能故障和機械故障,軸封的磨損也會(huì )引起能行故障和機械故障。所以在運行過程中能及時發現故障并加以處理,會(huì )大大提高泵的使用壽命及效率。
      1-1腐蝕和磨損
      腐蝕的主要原因是選材不當,發生腐蝕故障時應從介質和材料兩方面入手解決。
      磨損常發生在輸送漿液時,主要原因是(科奕凱智能泵:www.andoverelectrologylaser.com)介質中含有固體顆粒。對輸送漿液的泵,除泵的過流部件應該采用耐腐耐磨材料外,軸封應選用合適的型式。對機械密封、填料密封等接觸式密封應采用清潔液體沖洗以免雜質侵入,兵在泵內采取沖洗設施以免流道堵塞。此外,對于易損件,在磨損量一定時應及時予以更換。
      1-2機械故障
      振動和噪聲是主要的機械故障。振動的主要原因是軸承損壞、出現汽蝕或裝配不良,如泵軸與電動機軸不同心、基礎剛度不夠或基礎下沉、配管蹩勁等。
      1-3性能故障
      主要指流量、揚程不足,泵汽蝕和電動機超載等意外事故。
      1-4軸封故障
      主要指密封處出現泄漏。填料密封泄露的主要原因是填料選用不當、軸套磨損。機械密封泄露的主要原因是端面損壞或輔助密封圈被劃傷、折皺或損壞,應當及時維修更換。


      2. 離心泵化工管道設備泄漏判斷方法


           離心泵化工管道或設備法蘭發生泄漏時要如何快速并正確地給出解決方案,這是困擾大部分工程師的難題。常用的方法是“望聞問切”來判斷或解決墊片泄漏問題。當墊片的選型沒有問題的時候,就需要利用實際測量的墊片尺寸信息來分析失效原因。比如利用使用后的墊片厚度結合名義厚度就可以計算出墊片的實際壓縮率,通過壓縮率就可以判斷墊片是否過壓或者壓應力不足或者壓縮不均勻。
      因為每種類型的墊片都有一個壓縮范圍,如一般橡膠墊片的壓縮率在20%-45%,無石棉纖維的壓縮率在7%-17%,改性聚四氟乙烯墊片的壓縮率7%-40%(因填充料和加工方式不一樣,所以壓縮率范圍較大),膨體四氟的壓縮率可以達到60%-80%。超過大壓縮率墊片就會(huì )壓裂;
      2-1墊片過度壓縮導致墊片壓潰
      達不到規定的小壓縮率,墊片就會(huì )因載荷不足從而達不到上緊密封的效果。墊片載荷不足或壓縮不均勻都容易引起墊片受內壓吹出,從而產生泄漏。
         以上這些案例都屬于因墊片壓縮不當而造成的泄漏。這種類型的失效有多種原因,包括但(科奕凱智能泵:www.andoverelectrologylaser.com)不限于不正確的安裝程序。為了避免因安裝不當導致的墊片泄漏,我們需要安裝人員嚴格按照墊片廠家推薦的安裝指導來安裝墊片。
         安裝指導一般包括如何清理法蘭表面,如何上緊螺栓以及墊片需要的扭矩值(除非金屬法蘭外)等要求。在此需要特別說明一下非金屬(PVC,FRP,搪玻璃等)管道或法蘭,在保證墊片達到密封效果的前提下,需要按照設備或法蘭生產商提供的扭矩值上緊。否則很容易出現墊片尚未上緊而法蘭已因過度上緊而被壓裂的情況。
      2-2泵系統設計對密封性能的影響
      料函的壓力可以用如下公式預估: P=(P排出-P吸入)/3+ P吸入
      填料函底部的壓力將高于吸入壓力,但遠遠低于排出壓力,請注意此計算是對填料函壓力的保守估計,可通過泵的設計進一步降低。
         填料函中有一個孔用作注入清潔流體, 清潔流體將物料介質中的顆粒物沖回到泵腔中以保護填料免受磨損。當清潔流體的注入壓力超過填料函底部的壓力,一些清潔流體會(huì )進入泵腔中,一些會(huì )泄漏到大氣中, 推薦的沖洗壓力比填料函底部的壓力大15-30PSI(1-2bar)。此外,注入的清潔流體還用于潤滑和冷卻填料,該填料受到摩擦熱并防止空氣進入泵,摩擦熱和空氣降低了泵的流量和操作效率。
          分析墊片泄漏的方法很多,包括但不限于以(科奕凱智能泵:www.andoverelectrologylaser.com)上內容。當然,為了減少泄漏事故的發生,除了選擇可靠的密封方案和妥當的安裝外,定期檢修是非常重要的的。特別是有毒有害介質或密封要求苛刻等關鍵部位一定要做好檢修計劃以及保管好檢修記錄,定期更換密封件以確保系統正常運行,減少不必要的停工以及危害。

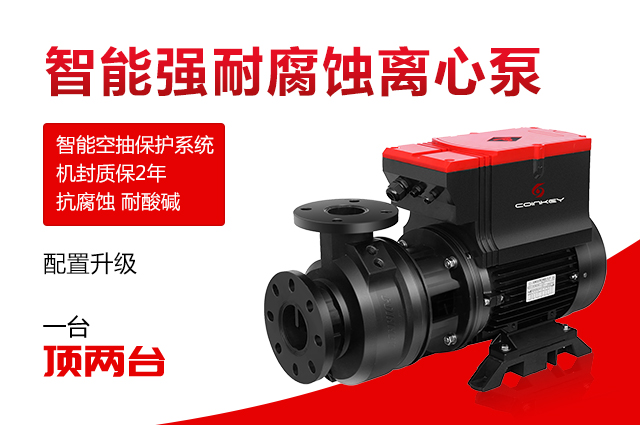

      智能強耐腐蝕離心泵—D型

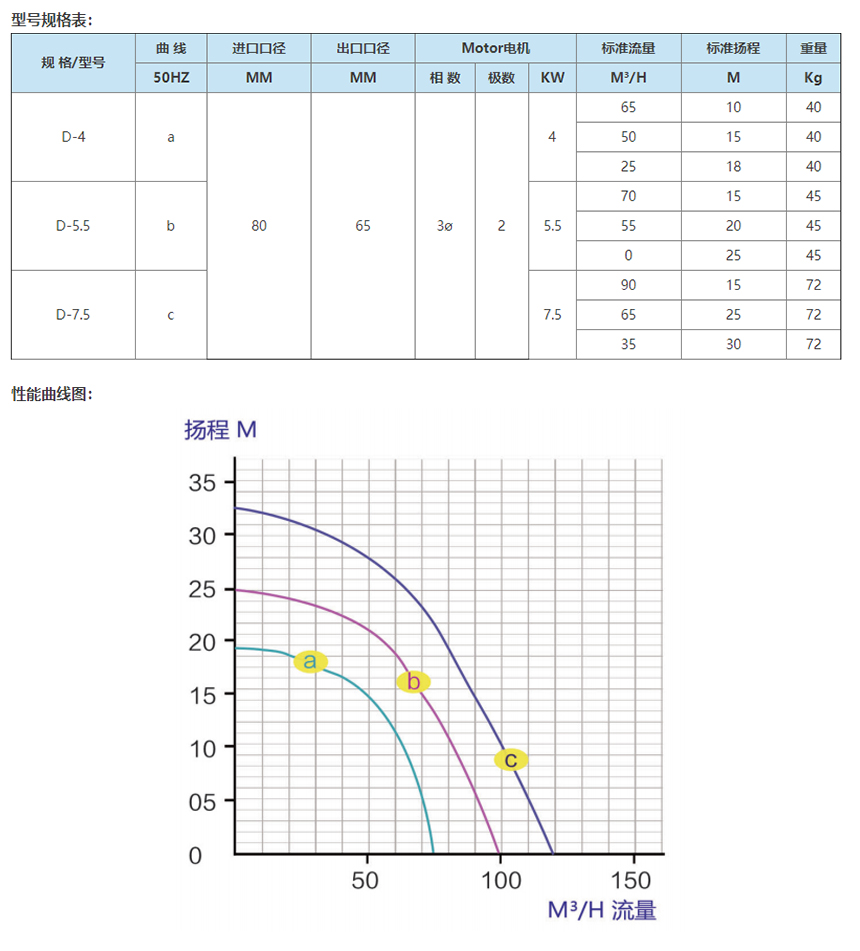

      智能強耐腐蝕離心泵—D型
